IMPULSE系列激光測距儀使用說明書

2011-04-21

                                      IMPULSE系列激光測距儀使用說明書

       全球紡織采購供應鏈色彩解決方案商——天友利，近幾年來，越來越多的頂尖零售商和服裝品牌廠家選擇天友利作為自己的優選或共選色彩技術提供商。產品涉及行業：塑料、 涂料、 紡織、 汽車、 化妝品、 數碼影像、 印前 、印刷、 油墨、 色覺測試、 包裝等。
——為了得到更佳性能和長的使用壽命，使用前請仔細閱讀此說明
一、簡介：
IMPULSE(英柏斯)的結構特點可以讓你在操作時只需通過裝于IMPULSE上的瞄準目鏡內的紅點，瞄準，按發射鍵，于1秒內便可以獲取距離、高度等數據資料而無需棱鏡作反射目標。IMPULSE測量特點在于通過利用多功能菜單式操作，及內置的斜度傳感器（200型、200LR和200XL型）可以測量出水平距、傾斜度和高度等數據資料。在使用方面，IMPULSE更是體貼客戶需要，提供了左右手操作、數據下載、可選遙控觸發等功能。
    此外，與[地圖星]（MapStar）等選件結合使用的IMPULSE更是如虎添翼，立即可以成為一套輕便的X、Y、Z三維測量系統，并可以通過數據輸出口和采集器，軟件等選件來滿足客戶更廣泛的測量工作需要。
結構特點:
瞄準目鏡-----瞄準目鏡內部由一個紅色瞄準點幫助你準確瞄準目標,紅點的強度可調，以適應不同的光線環境。
發射鏡-------IMPULSE(英柏斯)透過發射鏡發射紅外線激光信號。
接收鏡-------接收鏡接收反射回來的紅外線并把信號傳到儀器內部電路中進行計算。
操作按鈕-----三個操作按鈕可以通過不同的配合進行數十種操作，滿足不同的工作需要。
揚聲器-------通過不同的響聲向你報告儀器工作情況。
LCD屏幕-----精密的背光LCD屏幕可以滿足你日夜操作的需要，隨時隨地顯示出你想要的數據。
電池座--------放兩顆五號電池進去便可以滿足儀器連續工作20小時的電源需要。
數據輸出口----IMPULSE提供了數據下載的功能，你只需通過數據輸出口便可以把數據下載下來進行更詳細的處理
工作原理：
    IMPULSE通過激光傳感器和傾斜傳感器提供即時的距離和角度值。在進行測量工作時。IMPULSE由發射鏡射出一束紅外線，紅外線碰到目標物反射回接收鏡，而IMPULSE的激光傳感器則以計算紅外線短脈沖飛逝的時間計算確定距離值，傾斜傳感器則負責測量垂角、計算確定高度、仰角、斜度、水平距離等數據資料。
    IMPULSE具有很大的光譜靈敏度，能測量反射和非反射的目標。大距離可以有600米（2000英尺），但實際的大距離則受具體目標和周圍環境情況影響，由周圍環境情況決定。傾斜傳感器能夠進行360度測量，儀器被傾斜傳感器作為±180度顯示，儀器保持水平是0度，向上旋轉為+值，向下旋轉為-值。
基本結構及操作簡要

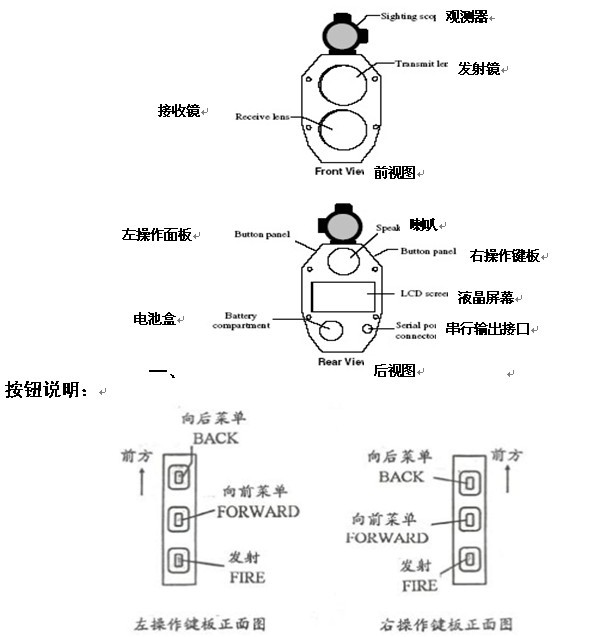

儀器的基本結構，見下圖所示：

激光測距儀的基本結構

操作面板介紹：

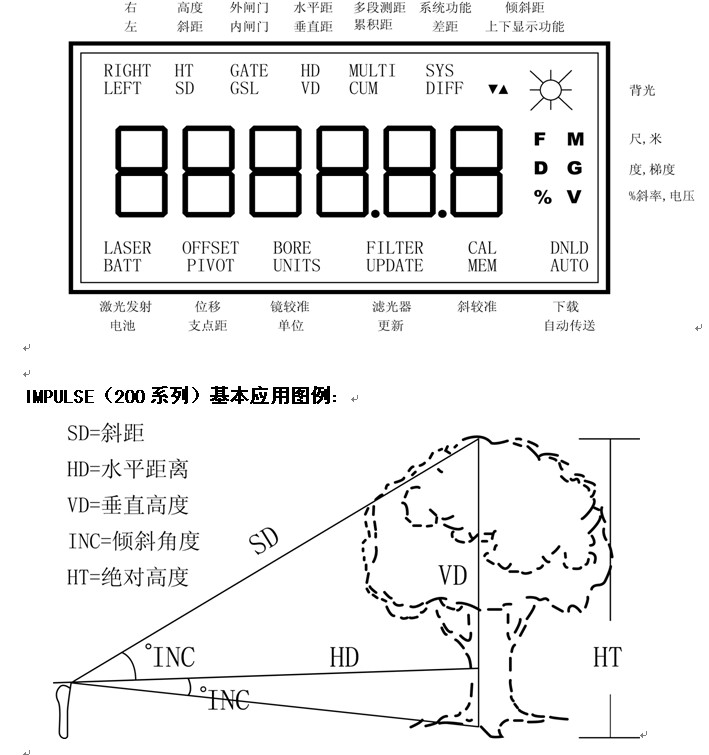

——LCD顯示屏（200系列）

IMPULSE（200系列）基本應用圖例
