什么是印鐵？鐵皮印刷，簡(jiǎn)稱(chēng)印鐵，又稱(chēng)為金屬版印刷，是一種將圖案或文字印刷到金屬片上的工藝。它起源于中國(guó)古代的冶金技術(shù)，并在民間工藝中得到廣泛應(yīng)用。隨著時(shí)間的推移，鐵皮印刷逐漸演變成一種獨(dú)特而精細(xì)的藝術(shù)形式。在過(guò)去的幾個(gè)世紀(jì)中，鐵皮印刷在許多領(lǐng)域發(fā)揮著重要作用，如裝飾藝術(shù)品、禮品制作和文化傳承等。

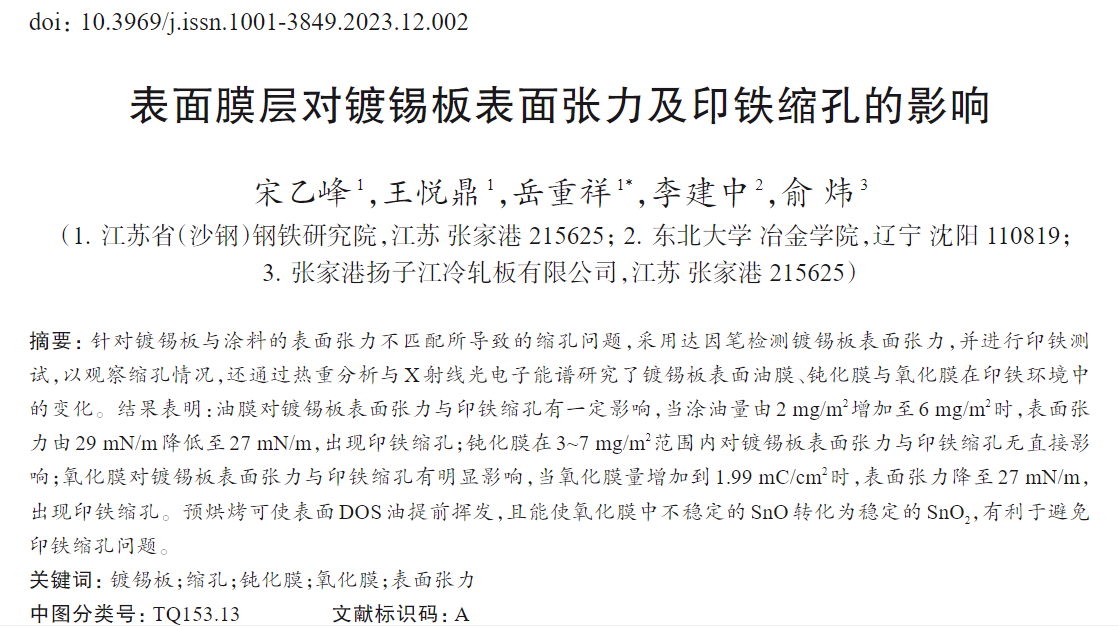

針對(duì)鍍錫板與涂料的表面張力不匹配所導(dǎo)致的縮孔問(wèn)題，采用達(dá)因筆檢測(cè)鍍錫板表面張力，并進(jìn)行印鐵測(cè)試，以觀察縮孔情況，還通過(guò)熱重分析與X射線光電子能譜研究了鍍錫板表面油膜、鈍化膜與氧化膜在印鐵環(huán)境中的變化。

結(jié)果表明：油膜對(duì)鍍錫板表面張力與印鐵縮孔有一定影響，當(dāng)涂油量由2 mg/m2增加至6 mg/m2時(shí)，表面張力由29 mN/m降低至27 mN/m,出現(xiàn)印鐵縮孔；鈍化膜在3——7 mg/m2范圍內(nèi)對(duì)鍍錫板表面張力與印鐵縮孔無(wú)直接影響；氧化膜對(duì)鍍錫板表面張力與印鐵縮孔有明顯影響，當(dāng)氧化膜量增加到1.99 mC/cm2時(shí)，表面張力降至27 mN/m，出現(xiàn)印鐵縮孔。預(yù)烘烤可使表面DOS油提前揮發(fā)，且能使氧化膜中不穩(wěn)定的SnO轉(zhuǎn)化為穩(wěn)定的SnO2，有利于避免印鐵縮孔問(wèn)題。
